Données techniques – suite –

Plaque d‘identiﬁcation / marquage

Limites de pression et de température : voir les spéciﬁcations sur le corps du purgeur ou sur la plaque

d‘identiﬁcation. Pour plus d‘informations voir les documents techniques de GESTRA comme les notices

techniques et les Informations Techniques.

Conformément à la norme EN 19, les données suivantes ﬁgurent sur la plaque d‘identiﬁcation:

n Nom du fabricant

n Modèle

n Classe de pression PN ou Class

n Nuance des matériaux

n Température maximale

n Pression maximale

n Sens de débit

n Date de fabrication frappée sur le corps ( par ex. ), indiquant le trimestre et l‘année de fabrication

( dans notre exemple : 3

ème

trimestre 2005 ).

n Type UNA 38 h: version horizontale

UNA 38 v: version verticale

UNA 39: version d‘équerre

n SIMPLEX / DUPLEX: Type de garniture de commande ( voir Description du système )

n ∆PMX ( ∆p max ): Pression différentielle maxi admissible [bar], correspond à l‘organe

de fermeture ( OF ) commandé

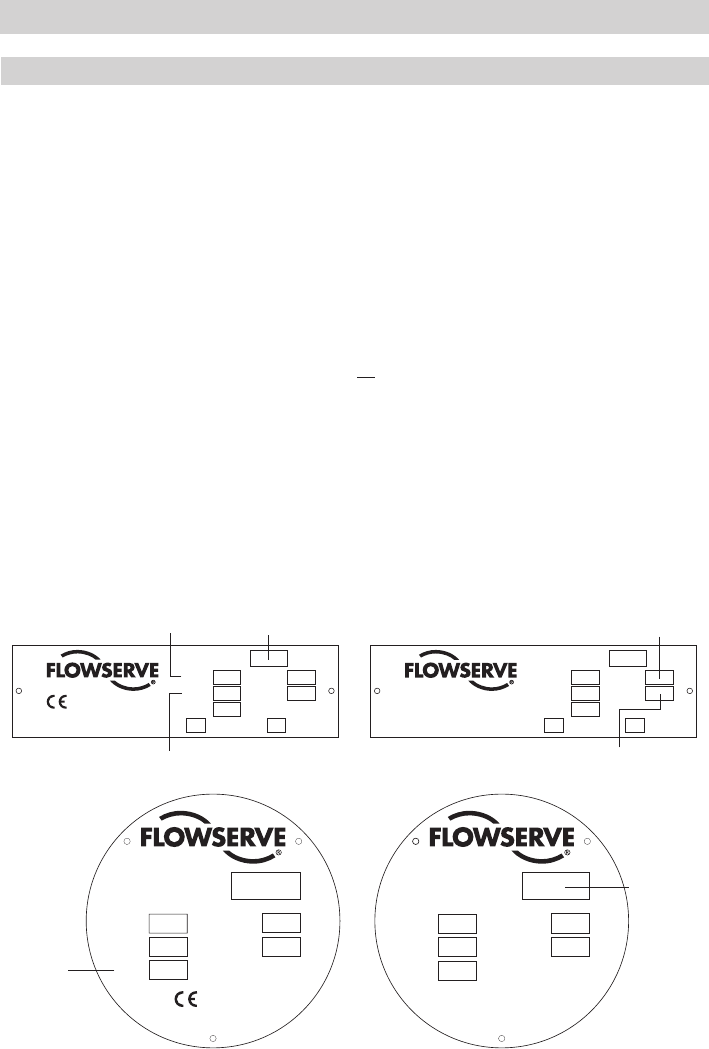

Fig. 1

0525

MADE BY GESTRA

UNA 38

TOP

PMX

°C

PMA

TMA

bar

SIMPLEX DUPLEX

MADE BY GESTRA

UNA 38

TOP

PMX

°C

PMA

TMA

bar

SIMPLEX DUPLEX

0525

MADE BY GESTRA

UNA 39

PMX

°C

PMA

TMA

bar

MADE BY GESTRA

UNA 39

PMX

°C

PMA

TMA

bar

Diamètre

nominal

Pression

nominale

Température

maxi

admissible

Version de

commande / variante

Pression maxi admissible

Version de

commande

Pression

différentielle

maxi admissible

1 2 3 4 5 6 7 8 9 10 11 12 ... 19 20
